# IP2・IP4設定マニュアル（NVR510）
YAMAHA製NVR510を利用した、IP2とIP4の設定方法を説明いたします。
説明内容は、それぞれ以下のネットワーク構成を前提とします。
## 前提となるネットワーク構成について

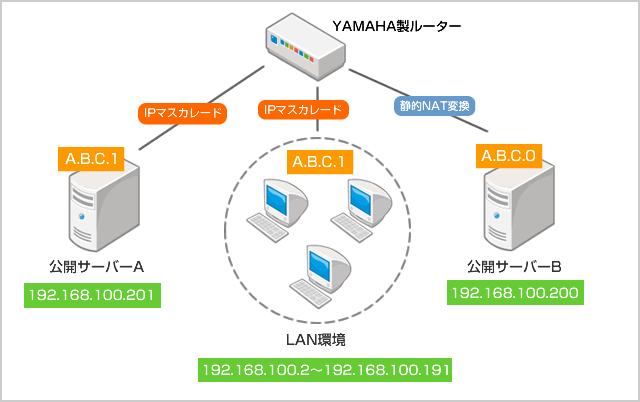

**IP2の場合**
| 設定項目 | 設定値 |
| --- | --- |
| 固定IPアドレス | A.B.C.0 A.B.C.1 （ＩＰマスカレード用） |
| LAN側の環境 | 公開サーバーA：192.168.100.201 （ＩＰマスカレード用） 公開サーバーB：192.168.100.200 LAN端末：192.168.100.2 ～ 192.168.100.191 |
| 利用ルーター | NVR510 |
**IP4の場合**
| 設定項目 | 設定値 |
| --- | --- |
| 固定IPアドレス | A.B.C.0 A.B.C.1 （ＩＰマスカレード） A.B.C.2 A.B.C.3 |
| LAN側の環境 | 公開サーバーA：192.168.100.201 （ＩＰマスカレード） 公開サーバーB：192.168.100.200 公開サーバーC：192.168.100.202 公開サーバーD：192.168.100.203 LAN端末：192.168.100.2 ～ 192.168.100.191 |
| 利用ルーター | NVR510 |
## 接続設定マニュアル

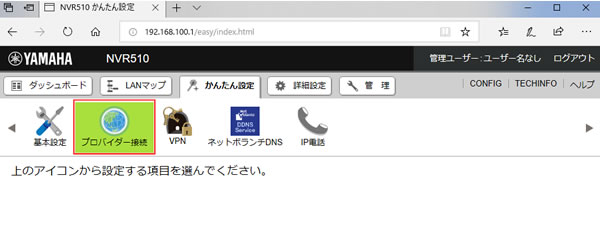

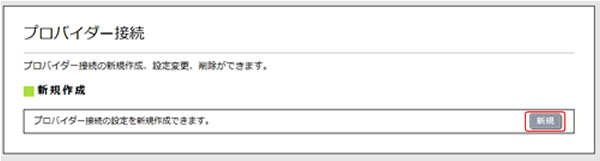

1. （）にアクセスして「かんたん設定」のプロバイダー接続から、「新規」をクリックします。

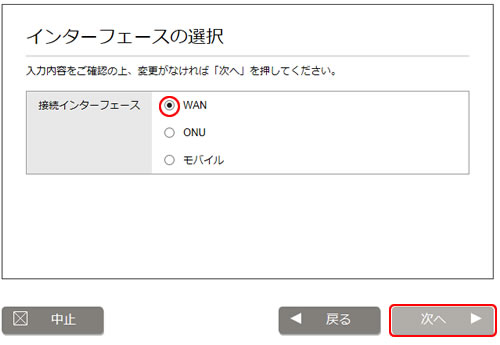

2. WANを選択し、「次へ」をクリックします。

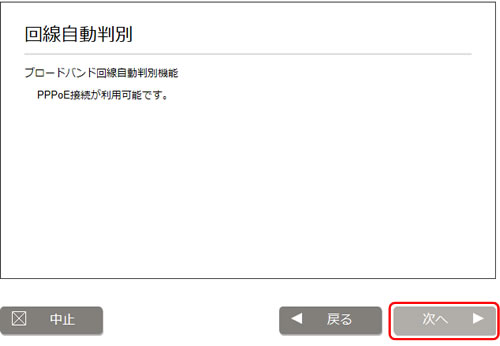

3. PPPoE接続が利用可能ですと表示されたら「次へ」をクリックします。

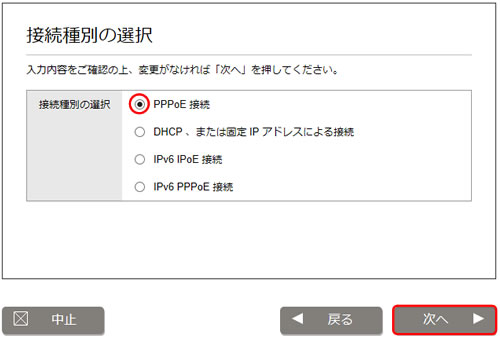

4. PPPoE接続を選択し「次へ」をクリックします。

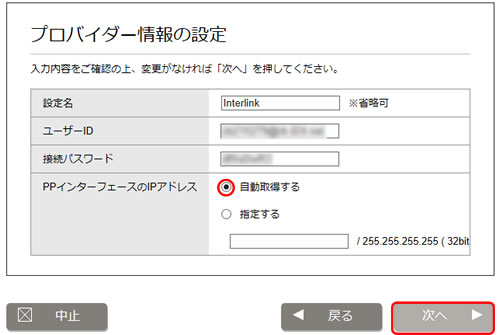

5. 「プロバイダー情報の設定」に接続用ユーザーIDとパスワードを設定し、PPインターフェースのIPアドレス自動取得を選択し「次へ」をクリック。（設定名は任意で入力）

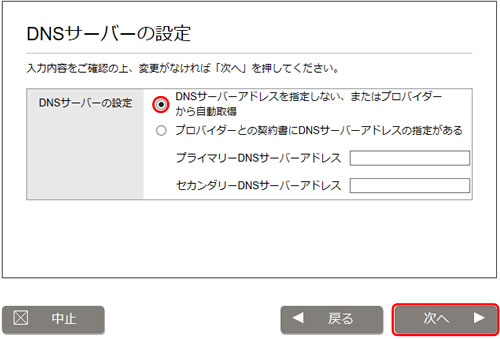

6. DNSサーバーアドレスを指定しない、またはプロバイダーから自動取得を選択し「次へ」をクリック。

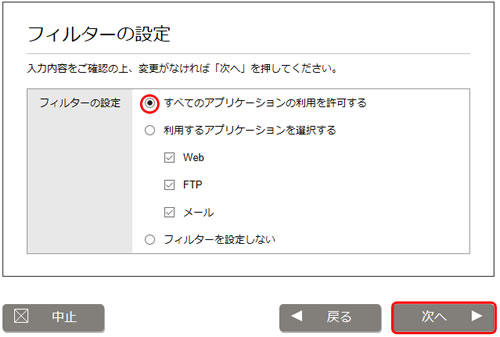

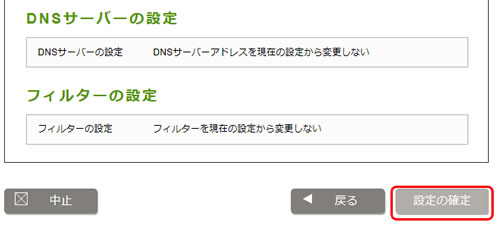

7. 全てのアプリケーションの利用を許可するを選択し「次へ」をクリックして、設定の確定をクリック。

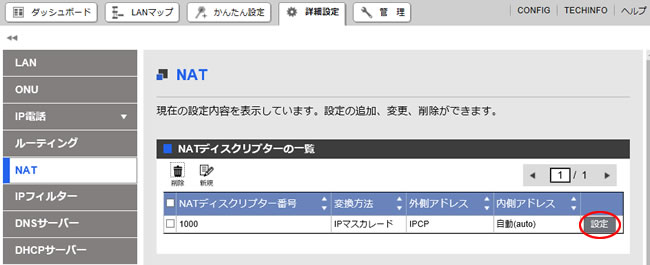

8. 次に、詳細設定からNATを選択し、「設定」をクリックします。

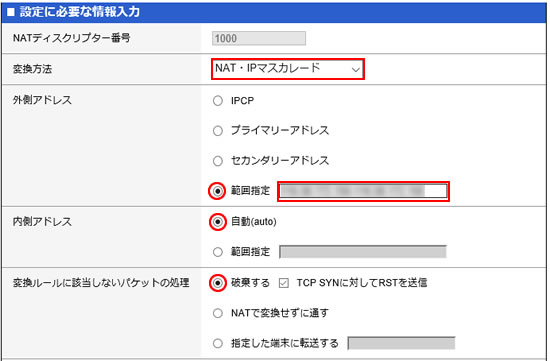

9. 下記のように設定します。
| 設定項目 | 設定値 |
| --- | --- |
| 変換方法 | 「NAT・IPマスカレード｣を選択 |
| 外側アドレス | 固定IPアドレスの先頭-固定IPアドレスの末尾 例）IP2の場合 A.B.C.0-A.B.C.1 例）IP4の場合 A.B.C.0-A.B.C.3 |
| 内側アドレス | 自動(auto) |
| 変換ルールに該当しないパケットの処理 | 破棄する |

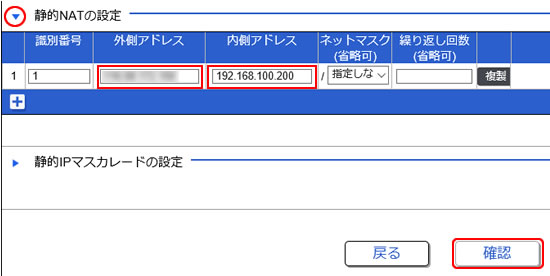

次に静的NATの設定を下記のように設定し、「確認」をクリックします。
※IP2の場合

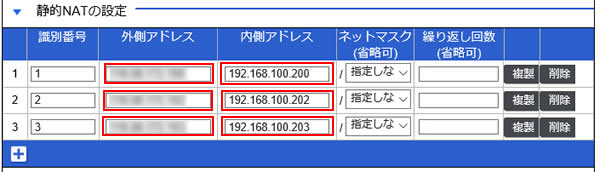

※IP4の場合は下記のように3行設定します。
| ケース | 内容 |
| --- | --- |
| IP2の場合 | A.B.C.0⇔192.168.100.200 |
| IP4の場合 | A.B.C.0⇔192.168.100.200 A.B.C.2⇔192.168.100.202 A.B.C.3⇔192.168.100.203 |
※なお、静的IPマスカレードは、A.B.C.1のサーバーで公開するサービスによって適宜変更し、確認をクリックしてください。

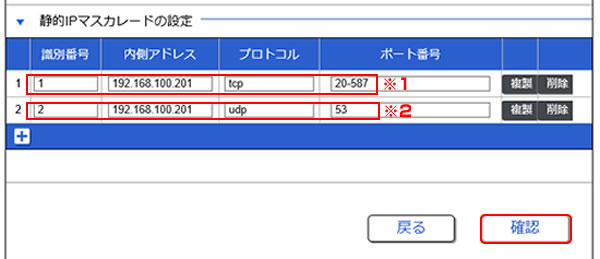

以下は、TCPの20番～587番までを開放する設定、DNSサーバーを公開する設定となります。
※1 TCPの20番～587番までを開放する設定
識別番号:1
内側アドレス:192.168.100.201
プロトコル:tcp
ポート番号:20-587
※2 DNSサーバーを公開する設定
識別番号:2
内側アドレス:192.168.100.201
プロトコル:udp
ポート番号:53

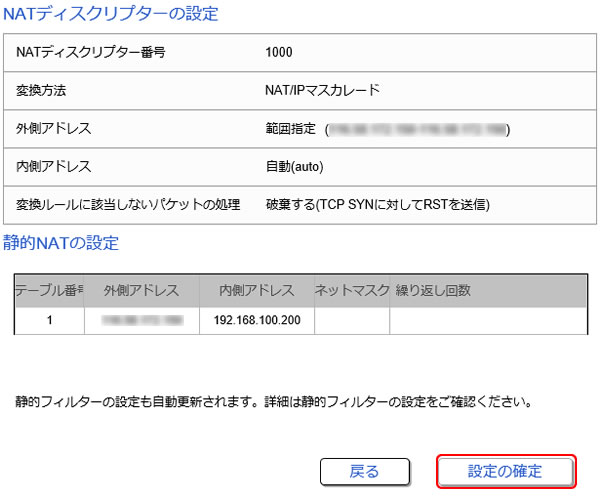

10. 「設定の確定」をクリックします。
以上で設定完了です。
各サーバーやPCで固定IPアドレスで通信できるかご確認ください。
